一、KPT天花全金属管道换气扇图片
二、KPT天花全金属管道换气扇概述
1.KPT天花全金属管道换气扇，采用全金属材料，防火性能强
2.大风轮静音设计，同样风量噪音更低，比同类产品噪音低5-8分贝
3.超薄优化设计，节省安装空间，出风口设有止回阀，防止室外气体和虫子进入室内
4.全系列产品电机采用日本进口NSK滚珠轴承，结构合理，使用寿命长
5.KPT天花全金属换气扇为市场上畅销产品，广泛应用超五星级酒店、别墅、高档会所、5A超高档办公楼宇、高档豪宅等场所。

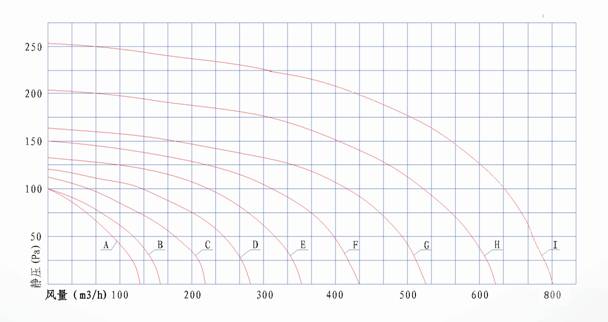

三、KPT天花全金属管道换气扇性能曲线图
四、KPT天花全金属管道换气扇技术规格参数
|
编号 |
型 号 |
额定电源
[V/Hz] |
功率
[W] |
风量
[m3/h] |
最大静压
[Pa] |
噪音
[dB(A)] |
风口直径
[mm] |
适用面积
[m2] |
净重
[kg] |
|
A |
KPT12A-10 |
220/50 |
31 |
120 |
100 |
36 |
95 |
5～9 |
3.2 |
|
B |
KPT12B-10 |
220/50 |
33 |
150 |
100 |
37 |
95 |
7～13 |
3.2 |
|
C |
KPT15A-15 |
220/50 |
38 |
210 |
110 |
38 |
145 |
9～15 |
4.3 |
|
D |
KPT15B-15 |
220/50 |
40 |
270 |
120 |
39 |
145 |
12～17 |
4.4 |
|
E |
KPT15C-15 |
220/50 |
47 |
350 |
135 |
41 |
145 |
15～21 |
4.5 |
|
F |
KPT18A-15 |
220/50 |
55 |
430 |
150 |
43 |
145 |
20～27 |
5.3 |
|
G |
KPT18B-15 |
220/50 |
78 |
520 |
165 |
44 |
145 |
26～30 |
5.4 |
|
H |
KPT18C-15 |
220/50 |
110 |
610 |
205 |
46 |
145 |
29～35 |
5.8 |
|
I |
KPT18D-15 |
220/50 |
130 |
800 |
252 |
48 |
145 |
30～38 |
6.0 |

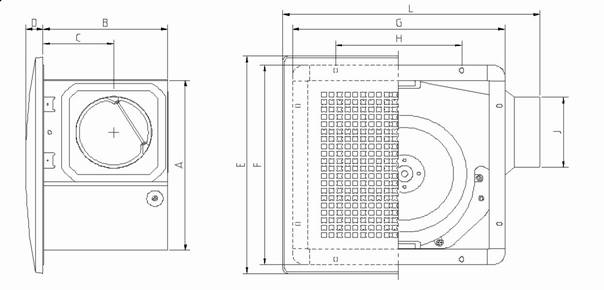

五、KPT天花全金属管道换气扇安装外形图
六、KPT天花全金属管道换气扇外形尺寸
|
型 号 |
A |
B |
C |
D |
E |
F |
G |
H |
L |
J |
开孔尺寸 |
|
KPT12A-10 |
231 |
158 |
94 |
22 |
295 |
255 |
270 |
160 |
327 |
Φ95 |
240x240 |
|
KPT12B-10 |
231 |
158 |
94 |
22 |
295 |
255 |
270 |
160 |
327 |
Φ95 |
240x240 |
|
KPT15A-15 |
261 |
208 |
115 |
23 |
330 |
285 |
300 |
180 |
360 |
Φ145 |
270x270 |
|
KPT15B-15 |
261 |
208 |
115 |
23 |
330 |
285 |
300 |
180 |
360 |
Φ145 |
270x270 |
|
KPT15C-15 |
261 |
208 |
115 |
23 |
330 |
285 |
300 |
180 |
360 |
Φ145 |
270x270 |
|
KPT18A-15 |
301 |
240 |
134 |
25 |
380 |
325 |
340 |
200 |
405 |
Φ145 |
310x310 |
|
KPT18B-15 |
301 |
240 |
134 |
25 |
380 |
325 |
340 |
200 |
405 |
Φ145 |
310x310 |
|
KPT18C-15 |
301 |
240 |
134 |
25 |
380 |
325 |
340 |
200 |
405 |
Φ145 |
310x310 |
|
KPT18D-15 |
301 |
240 |
134 |
25 |
380 |
325 |
340 |
200 |
405 |
Φ145 |
310x310 |
|
