一、KPQZ全热新风交换机图片
二、KPQZ全热新风交换机概述
性能优势
节能明显：全热新风交换机是解决大新风量和节能矛盾的有效手段,在新新鲜空气引入量不变之下,减少新鲜空气耗用冷气能源75%以上,并可完成室外空气之预冷或预热,提高了能量加收率,降低了空气阻力,节能效果更加明显;
规格齐全：
S系列 风量范围150-1200CMH,适合住宅、会议室、实验室、办公室、机房、餐饮及健身等场所；
M系列 风量范围1500-6000CMH，适合写字楼、星级酒店、办公大楼、医院等场所；
三、KPQZ全热新风交换机技术规格性能参数
|
编号 |
型 号 |
额定电源
[V·Hz] |
功率
[KW] |
风量
[m3/h] |
最大静压
[Pa] |
噪音
[dB(A)] |
效率
[%] |
进出风口
[mm] |
净重
[kg] |
|
1 |
KPQK-15S |
220/50 |
0.06 |
150 |
60 |
38 |
72 |
Φ100 |
18 |
|
2 |
KPQK-20S |
220/50 |
0.06 |
200 |
60 |
39 |
71 |
Φ150 |
18 |
|
3 |
KPQK-25S |
220/50 |
0.09 |
250 |
85 |
35 |
77 |
Φ150 |
18 |
|
4 |
KPQK-30S |
220/50 |
0.105 |
300 |
90 |
36 |
75 |
Φ150 |
31 |
|
5 |
KPQK-40S |
220/50 |
0.14 |
400 |
95 |
37 |
74 |
Φ150 |
33 |
|
6 |
KPQK-50S |
220/50 |
0.15 |
500 |
100 |
38 |
76 |
Φ150 |
33 |
|
7 |
KPQK-60S |
220/50 |
0.20 |
600 |
110 |
39 |
74 |
Φ200 |
50 |
|
8 |
KPQK-80S |
220/50 |
0.25 |
800 |
150 |
41 |
74 |
Φ200 |
50 |
|
9 |
KPQK-100S |
220/50 |
0.39 |
1000 |
185 |
41 |
75 |
Φ200 |
54 |
|
10 |
KPQK-120S |
220/50 |
0.45 |
1200 |
200 |
42 |
73 |
Φ200 |
54 |
|
11 |
KPQK-150M |
220/50 |
0.5 |
1500 |
120 |
55 |
70 |
320*200 |
95 |
|
12 |
KPQK-200M |
220/50 |
0.6 |
2000 |
160 |
56 |
70 |
320*200 |
110 |
|
13 |
KPQK-250M |
220/50 |
0.90 |
2500 |
200 |
58 |
70 |
400*200 |
140 |
|
14 |
KPQK-300M |
220/50 |
1.10 |
3000 |
280 |
60 |
70 |
320*200 |
160 |
|
15 |
KPQK-400M |
, 220/50 |
1.50 |
4000 |
300 |
62 |
70 |
400*250 |
175 |
|
16 |
KPQK-500M |
220/50 |
2.20 |
5000 |
320 |
62 |
70 |
400*320 |
200 |
|
17 |
KPQK-600M |
220/50 |
3.00 |
6000 |
340 |
69 |
70 |
400*320 |
250 |

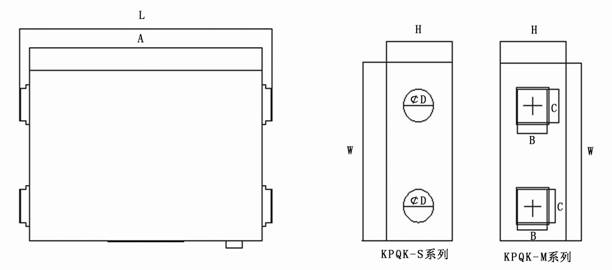

四、KPQZ全热新风交换机安装外形图
五、KPQZ全热新风交换机外形尺寸 [单位：mm]
|
型 号 |
L |
W |
H |
A |
进风口 |
出风口 |
|
KPQK-15S |
746 |
421 |
240 |
588 |
Φ100 |
Φ100 |
|
KPQK-20S |
746 |
421 |
240 |
588 |
Φ100 |
Φ100 |
|
KPQK-25S |
746 |
421 |
240 |
588 |
Φ100 |
Φ100 |
|
KPQK-30S |
940 |
670 |
270 |
750 |
Φ150 |
Φ150 |
|
KPQK-40S |
940 |
670 |
270 |
750 |
Φ150 |
Φ150 |
|
KPQK-50S |
940 |
670 |
270 |
750 |
Φ150 |
Φ150 |
|
KPQK-60S |
1130 |
867 |
312 |
966 |
Φ200 |
Φ200 |
|
KPQK-80S |
1130 |
867 |
312 |
966 |
Φ200 |
Φ200 |
|
KPQK-100S |
1130 |
997 |
312 |
966 |
Φ200 |
Φ200 |
|
KPQK-120S |
1130 |
997 |
312 |
966 |
Φ200 |
Φ200 |
|
KPQK-150M |
1310 |
1040 |
500 |
1370 |
320x200 |
320x200 |
|
KPQK-200M |
1340 |
1040 |
500 |
1400 |
320x200 |
320x200 |
|
KPQK-250M |
1540 |
1240 |
560 |
1600 |
400x200 |
400x200 |
|
KPQK-300M |
1560 |
1240 |
600 |
1620 |
320x200 |
320x200 |
|
KPQK-400M |
1600 |
1500 |
660 |
1660 |
400x250 |
400x250 |
|
KPQK-500M |
1860 |
1600 |
700 |
1920 |
400x320 |
400x320 |
|
KPQK-600D |
1920 |
1700 |
780 |
1980 |
400x320 |
400x320 |
说明：6000CMH风量以上请联系科普艾尔
|
